DHCP和DNS简介

我们每天使用网络，很少真正意识到它的工作方式：

这些看似“自动”的东西实际上与两个关键网络服务密不可分：DHCP（动态主机配置协议）和DNS（域名系统）。

该博客将从头开始构建一个小型的仿真网络，并使用Cisco工具直观地理解：

第1部分：建立网络拓扑

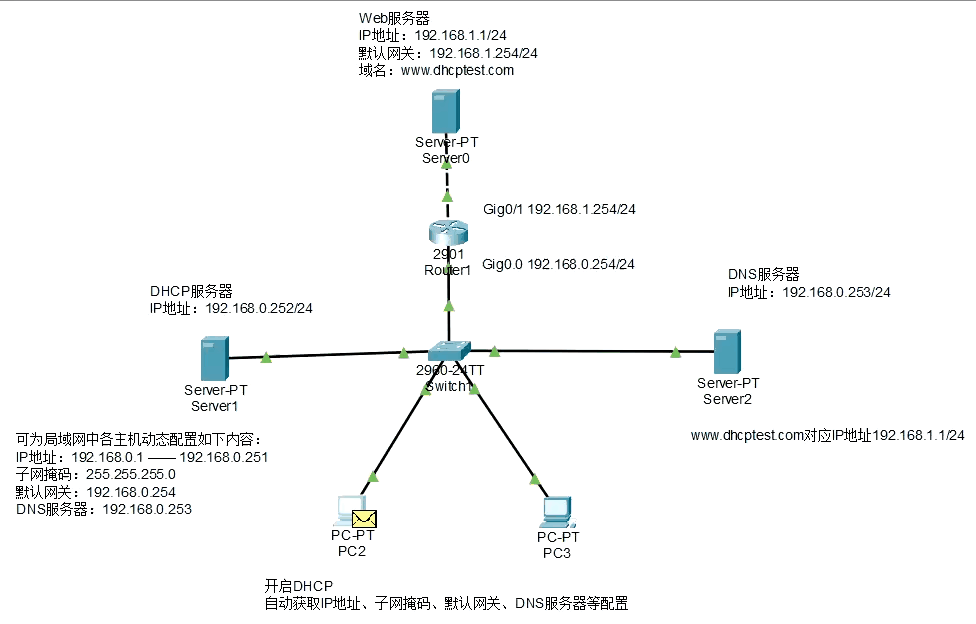

使用Cisco构建一个小型本地网络环境，以模拟“客户如何通过DHCP自动获取网络配置并解决域名以通过DNS访问Web服务”的整个过程。以下是该实验的网络拓扑图，该图与B：

网络结构描述：

设备类型

设备名称

IP配置

影响

Web服务器

192.168.1.1/24网关：192.168.1.254域名：

提供网络内容

DNS服务器

192.168.0.253/24

维护域名→IP解析记录

DHCP服务器

192.168.0.252/24

动态分配IP，网关，DNS和其他参数

路由器

GI0/0：192.168.0.254/24GI0/1：192.168.1.254/24

将两个子网连接为默认网关

转变

没有IP

用于连接各种设备以实现LAN通信

客户

PC2 / PC3

DHCP自动获取IP

模拟普通终端用户

实验目标：

我们的最终目标是使PC2通过访问域名成功连接到Web服务器，该名称涉及两个关键网络服务：

1。DHCP第2部分。DNS部分

对于路由器网络端口的IP和子网掩码的设置，您可以参考上一个博客的内容：互联网世界中的邻居和陌生人：网络段通信。

概述：从“黑匣子”到“熟悉的服务”

在正式介绍DHCP和DNS之前，让我们首先消除有关这两个词的“技术恐惧”或“概念模糊”。当您是的初学者时，您可以很容易地遇到这样的问题：

“ DHCP和DNS到底是什么？它是协议吗？它是设备吗？还是某种看不见的神秘机制？”

实际上，它们的本质非常简单：DHCP和DNS都是在服务器上运行的“网络服务” - 他们等待请求和返回响应，例如通常的Web后端接口。

我们可以在网络开发中使用烧瓶来进行类比：

同样，DHCP和DNS服务器还收听网络中的特定端口，等待客户端请求并返回相应的数据：

服务类型

协议

端口号

功能描述

DHCP

UDP

67（服务器侦听）68（客户端听）

分配IP，网关，DNS和其他配置参数

DNS

UDP（常用）TCP（当响应数据大于512个字节时）

53

将域名解析到IP地址并完成地址映射

可以理解如下：

为什么这样说是“服务”而不是“设备”？

因此，总而言之，DHCP和DNS并不神秘。它们本质上是一个“倾听请求和返回响应”的服务界面，类似于我们通常使用的烧瓶 - 但协议是不同的，应用程序方案是不同的。

DHCP服务什么是DHCP？

在计算机网络中，每个设备（例如计算机，手机，打印机，工业控制设备）都必须具有唯一的IP地址，以便在局域网或上进行通信。

如果您每次手动为设备配置IP，它不仅需要时间和精力，而且还会容易出现错误（例如重复的IP和掩码设置错误）。此时，DHCP（主机，动态主机配置协议）起着巨大的作用。

DHCP的作用：

DHCP是一种自动化协议，可以自动分配IP地址，子网掩码，默认网关，DNS服务器和其他信息时，当设备连接到网络上时，因此可以在不手动干预的情况下将设备“在打开网络后立即连接到网络”。

您可以将其理解为：“网络中的自动分配中心”。设备到来时，它将向您发送一个车牌（IP地址） +指南（网络配置），以告诉您如何浏览，查找网关并询问DNS。

DHCP服务器配置

完成网络拓扑后，我们需要为网络中的客户端设备（例如PC2和PC3）配置DHCP服务器，以便它们可以自动获取网络信息，例如IP地址，网关和DNS。如上图所示，我们在其上启用了DHCP服务并配置了一个地址池（IP地址池）。需要配置的主要字段包括：

字段名称

示例值

功能描述

192.168.0.254

分配给客户端的默认网关（用于出站网络）

DNS

192.168.0.253

DNS服务器地址分配给客户端（用于域名分辨率）

启动IP

192.168.0.1

DHCP地址池启动地址，DHCP从此IP开始

面具

255.255.255.0

分配给客户端以定义网络段范围的子网掩码

用户

252

DHCP可以分配的最大主机数量，该主机从起始地址开始，然后向后分配（请小心避免.0和.255）

使用此配置，DHCP服务器在其要求时将自动分配以下信息：

这允许客户端访问LAN，正常通信并访问DNS域名分辨率服务，而无需手动配置任何网络参数。

️其他注释：DHCP流程演示

DHCP的沟通过程可以用非常经典的缩写来表示-Dora：

步

姓名

发起人

类型

描述

客户

播送

客户打开后，发送广播以寻找DHCP服务器：“谁可以为我分配IP？”

提供

服务器

广播/单播

DHCP服务器响应，提供IP地址和其他配置信息：“我可以给您此地址！”

客户

播送

客户确认使用此IP地址并请求服务器保留：“我想使用您提供的此IP”

（ACK）

服务器

单播

DHCP服务器确认：“好，此IP是您的！”分配已完成，设备已成功启动

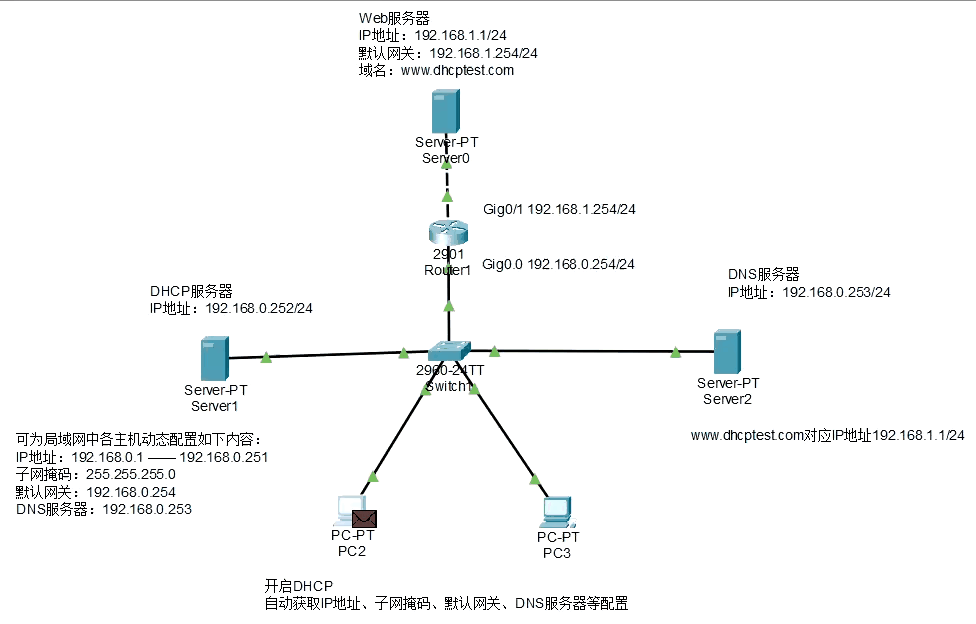

当我们启动PC2并在其设置中选择DHCP自动获取IP时，一系列网络通信会悄悄开始。这是整个过程的详细分解：

步骤1：DHCP（发现）

当PC2刚启动时，没有IP地址，它发送了一个广播数据包（ Mac：FF：FF：FF：FF：FF：FF：FF：FF：FF：FF：FF：FF：FF：FF：FF）并在整个LAN中大喊：

“谁是DHCP服务器？我需要一个IP地址！”

此广播数据包从PC2发送，并通过交换机传递到整个LAN，包括连接到同一网络段的DHCP服务器（IP：192.168.0.252）。

步骤2：DHCP优惠（提供）

收到广播后，DHCP服务器将从其配置的地址池（例如192.168.0.1）中选择一个空置的IP，然后发送报价消息以告诉PC2：

“我可以为您提供此IP：192.168.0.1，并且网关是192.168.0.254，而DNS是192.168.0.253。您想使用它吗？”

该软件包可以依赖于仿真设置，可以广播或单播。

步骤3：DHCP（请求）

收到报价后，PC2不会立即使用此地址，但会发送另一个广播数据包以确认整个网络：

“我决定使用192.168.0.1我刚刚提供的。请记住，这个地址是我想要使用的。”

这是为了防止当多个DHCP服务器做出响应时（尽管我们在这里只有一个）。

步骤4：DHCP ACK（确认）

DHCP服务器最终发出了ACK消息，正式分配IP，并记录MAC地址并分配了PC2的IP，并将其保留在租赁期内。

“确认成功，您现在可以使用192.168.0.1访问互联网。”

最后，PC2获得的完整网络配置信息包括：

DNS服务什么是DNS？

当我们每天使用网络时，几乎所有访问行为都是通过“域名”来完成的：

但是，网络通信的基础层基于IP地址，只有当设备知道彼此的IPS时，它们才能建立连接。那么问题是：

人类记住域名，但网络仅识别IP地址。我们该怎么办？

目前，DNS将出现！ DNS是用于在“域名”和“ IP地址”之间映射的“分布式命名系统”。它是的基本服务之一，类似于：

“互联网世界的电话簿”可帮助您将姓名检查成数字。

可以将其比较：

模拟对象

在DNS中的角色

手机联系人

域名（例如）

电话号码

IP地址（例如192.168.1.1）

联系人查询

DNS查询

基本DNS过程：

例如，当我们在浏览器中输入URL时：

浏览器首先找到系统是否已经知道域名的IP（本地缓存，主机文件）

如果没有，系统将向配置的DNS服务器发出查询请求

DNS服务器返回与域名相对应的IP地址

然后，浏览器使用此IP地址访问相应的服务器并获取网页的内容。

整个过程通常在数十毫秒内完成，几乎没有用户的看法。

DNS服务器配置

在我们的实验中：

当客户端PC2通过DHCP获得配置时，它也将获取此DNS地址。

当PC2想要访问它时，它将首先发布DNS查询请求，然后在获得IP后访问Web服务。

访问过程演示

PC2现在已通过DHCP自动获得以下配置：

在这一点上，PC2希望访问该网站，并通过以下完整的过程：

步骤1：DNS查询请求

PC2不知道它是谁，它只知道访问此域名。因此，它将DNS查询请求启动到IT配置的DNS服务器（）：

我想知道：www.dhcpstest.com 对应的 IP 地址是多少？

这是使用UDP协议（端口53）发送的请求。

步骤2：DNS服务器响应

收到请求后，在其记录中找到A记录（IPv4）：

www.dhcpstest.com → 192.168.1.1

因此，它将此结果返回到PC2。此时，域名分辨率已完成，PC2已经知道要访问的Web服务器的IP地址。

步骤3：PC2发送HTTP请求

PC2发现目标IP（192.168.1.1）不是使用其自己的子网（192.168.0.x）的，因此它将HTTP请求转发到默认（）。

步骤4：Web服务器响应请求

从PC2接收请求后，Web服务器将返回网页内容（HTML，图片等），并通过原始频道将其传递给PC2以完成网页访问过程。

总结此访问过程：

步

发起人

目标

内容/功能

DNS请求

PC2

DNS服务器

请求解决与域名相对应的IP地址

DNS响应

DNS

PC2

返回→192.168.1.1
