概念

Linux内核的信号量在概念和原理上与用户态V的IPC机制信号量相同，但是它永远不能在内核之外使用，所以与V的IPC机制信号量没有任何关系。

如果一个任务想要获取一个已经被占用的信号量，信号量就会把它放到一个等待队列中（它不会傻傻的站在外面等待，而是把自己的名字写到任务队列里），然后让它休眠。

当持有信号量的进程释放信号时，等待队列中的一个任务将被唤醒（因为队列中可能不止一个任务），并允许获取信号量。这和自旋锁不同，处理器可以执行其他代码。

应用场景

由于竞争信号量的进程在等待锁再次可用时会进行睡眠，所以信号量适用于长时间持有锁的情况；相反，当持有锁的时间很短时，就不宜使用信号量，因为睡眠、维护等待队列以及唤醒的开销可能比锁占用的总时间还要长。

以下是现实生活中的两个例子：

从南京坐火车到新疆要两天时间，这个“任务”特别耗时，我们只能坐在车厢里等火车到站，但又不需要睁着眼睛等，最理想的情况是上车后直接睡觉，到站醒来（看过《异形》的读者对这一点会深有体会）。从人（用户）的角度看，这是最好的体验。相比进程，程序在等待耗时事件时，不必一直占用 CPU，可以暂停当前任务进入睡眠状态，等等待的事件发生后再由其他任务唤醒。像这样的场景，使用信号量再合适不过了。

有时我们会等电梯或者上厕所，这种情况下等待的时间并不是很长，如果要找个地方睡一觉，然后等电梯到了或者厕所空出来了再醒来，那这显然是没有必要的，排队看个抖音就行了。相比于计算机程序，比如驱动程序进入中断例程，等待某个寄存器被设置，这种场景下的等待时间往往很短，系统开销甚至比进入休眠的开销小很多，所以这种场景下使用自旋锁更合适。

我们稍后会详细讨论信号量、自旋锁和死锁问题。

指示

任务要想访问共享资源，必须先获取信号量。获取信号量的操作会将信号量的值减1。如果信号量的当前值为负数，则表示无法获取信号量，必须将任务挂起在信号量的等待队列中，等待信号量变为可用；如果信号量的当前值为非负数，则表示可以获取信号量，从而可以立即访问该信号量保护的共享资源。

当一个任务访问完该信号量保护的共享资源后，必须释放该信号量。信号量的释放是通过对信号量的值加 1 来实现的。如果信号量的值为非正数，则表示有任务在等待当前信号量，因此也会唤醒所有等待该信号量的任务。

内核信号量的组成

内核信号量与自旋锁类似，在锁关闭时，它不允许内核控制路径继续运行。但是，当内核控制路径尝试获取受内核信号量锁保护的繁忙资源时，相应的进程将被暂停。只有当资源被释放时，进程才会再次变为可运行状态。

只有可以睡眠的函数才能获取内核信号量；中断处理程序和可延迟函数都不能使用内核信号量。

内核信号量是 类型的对象，位于内核源代码中的 \linux\.h 文件

struct semaphore{
    raw_spinlock_t        lock;
    unsigned int        count;
    struct list_head    wait_list;
}

会员描述

锁

在2.6.33之后的版本，内核增加了，使用方式和完全相同，只是参数改为

数数

相当于信号量的值，大于0，资源空闲；等于0，资源繁忙，但是没有进程在等待受保护的资源；小于0，资源不可用，并且至少有一个进程在等待该资源

内核链表，当前获取信号量的任务会和此成员一起注册到等待链表中

信号量 API

初始化

DECLARE_MUTEX(name)

该宏声明一个信号量名称，并将其值初始化为1，即声明一个互斥锁。

DECLARE_MUTEX_LOCKED(name)

该宏声明了一个互斥锁名，但是将其初始值设置为0，即创建时锁就处于锁定状态。因此对于这种锁，一般都是先释放，再获取。

void sema_init (struct semaphore *sem, int val);

此函数用于初始化信号量的初始值。它将信号量sem的值设置为val。

注意：

当val设置为1时，表示只有一个持有者，这种信号量称为二元信号量或互斥信号量。

我们还允许信号量有多个持有者。这种类型的信号量称为计数信号量。在初始化期间，我们需要指定允许的最大持有者数量。我们还可以将信号量中的 val 初始化为任意正值 n。在这种情况下，最多有 n 个进程可以同时访问此资源。

void init_MUTEX (struct semaphore *sem);

该函数用于初始化一个互斥锁，也就是将信号量sem的值设置为1。

void init_MUTEX_LOCKED (struct semaphore *sem);

该函数同样用于初始化一个互斥锁，但是它将信号量sem的值设置为0，也就是说从一开始就处于锁定状态。

PV操作获得信号量（P）

void down(struct semaphore * sem);

该函数用于获取信号量sem，会导致调用此函数的进程睡眠，所以在中断上下文（包括IRQ上下文和中断上下文）中不能使用此函数。该函数会将sem的值减1，如果信号量sem的值非负则直接返回，否则调用者会被挂起，直到有其他任务释放信号量才能继续运行。

int down_interruptible(struct semaphore * sem);

该函数和down类似，只不过down不会被()打断，但是可以被信号打断。所以该函数有一个返回值来区分是正常返回还是被信号打断，如果返回0，表示获取了信号量，正常返回，如果被信号打断，则返回-EINTR。

int down_trylock(struct semaphore * sem);

此函数尝试获取信号量sem，如果可以立即获取则获取信号量并返回0，否则表示无法获取信号量sem，返回值非零，因此不会导致调用者睡眠，可以在中断上下文中使用。

int down_killable(struct semaphore *sem);
int down_timeout(struct semaphore *sem, long jiffies);
int down_timeout_interruptible(struct semaphore *sem, long jiffies);

释放内核信号量（V）

void up(struct semaphore * sem);

该函数释放信号量sem，也就是将sem的值加1，如果sem的值是非正数，说明有任务在等待该信号量，所以就唤醒这些等待者。

补充

int down_interruptible(struct semaphore *sem)

该函数作用是获取信号量，如果获取不到信号量则休眠，如果没有信号中断则进入休眠。但在休眠过程中可能会被信号中断，中断后会返回-EINTR。主要用于进程间的互斥同步。

以下是该函数的注释：

/**
* down_interruptible - acquire the semaphore unless interrupted
* @sem: the semaphore to be acquired
*
* Attempts to acquire the semaphore. If no more tasks are allowed to
* acquire the semaphore, calling this function will put the task to sleep.
* If the sleep is interrupted by a signal, this function will return -EINTR.
* If the semaphore is successfully acquired, this function returns 0.
*/

在进程调用()之后，如果 sem

打个形象的比喻：到来的信号量1就好比是黎明，如果当前信号量为0，进程就睡到天亮（信号量为1），但是中途一个闹钟（信号）可能就把你吵醒了。

举个例子：小强下午放学回家，到家就开始吃饭，这时候就有两种情况：情况一：饭做好了，可以开始吃饭了；情况二：去厨房的时候发现妈妈还在做饭，妈妈就对他说：“先睡吧，做好了再叫你。”小强同意去睡个午觉，但是接着又说：“如果这段时间小红来找我玩，你就可以叫醒我了。”小强的意思是，如果他想吃饭，他就拿到信号量，睡觉对应的是这里的休眠，而小红来找我玩，则是打断了休眠。

使用可中断信号量版本的意义在于，如果出现死锁，还有机会用ctrl+c发出软中断，让等待内核驱动返回的用户态进程退出，而不是锁住整个系统。在睡眠模式时，可以用中断信号终止，而这个进程是可以接受中断信号的！

比如在命令行输入#sleep 10000，然后按ctrl+c，就会给上面的进程发送一个进程终止信号，这个信号会发送到用户空间，然后通过系统调用，传递给驱动，这个信号只能发送给用户空间，无权直接发送给内核，我们无法直接操作1G的内核空间。

内核信号量使用例程

场景 1

在驱动程序中，当多个线程同时访问同一个资源（驱动程序中的全局变量就是典型的共享资源）时，可能会出现“竞争状态”，所以我们必须对共享资源进行并发控制。

解决并发控制最常用的方法是自旋锁和信号量（大多数时候用作互斥锁）。

在此处插入图像描述

场景 2

有时候我们希望设备只能被一个进程打开，当该设备被占用时，其他设备就必须进入睡眠状态。

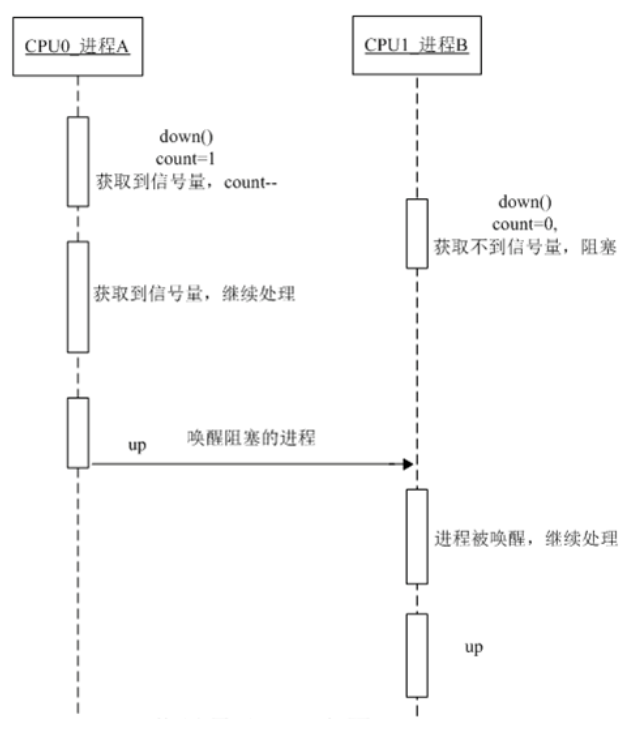

信号处理图

在此处插入图像描述

如上图：

进程A首先通过open()打开设备文件，调用内核的()，调用()，由于此时信号量没有被占用，因此进程A可以获得该信号量；

进程A获取到信号量之后，继续处理原任务，此时进程B也需要通过open()打开设备文件，并调用内核函数()，但此时无法获取信号量，因此进程B被阻塞；

进程A完成任务后，通过up()关闭设备文件，释放信号量。然后进程B被唤醒，可以继续执行剩余任务。

进程B完成任务，释放设备文件，通过up()释放信号量

代码如下：

#include
#include
#include
#include
#include
#include
#include

static int major = 250;
static int minor = 0;
static dev_t devno;
static struct cdev cdev;


static struct class *cls;
static struct device *test_device;

static struct semaphore sem;
static int hello_open (struct inode *inode, struct file *filep)
{

    if(down_interruptible(&sem))//p
    {
        return -ERESTARTSYS;
    }
      return 0;
}
static int hello_release (struct inode *inode, struct file *filep)
{
    up(&sem);//v
    return 0;
}
static struct file_operations hello_ops =
{
    .open = hello_open,
    .release = hello_release,
};
static int hello_init(void)
{
    int result;
    int error;
    printk("hello_init \n");
    result = register_chrdev( major, "hello", &hello_ops);
    if(result < 0)
    {
        printk("register_chrdev fail \n");
        return result;
    }
    devno = MKDEV(major,minor);
    cls = class_create(THIS_MODULE,"helloclass");
    if(IS_ERR(cls))
    {
        unregister_chrdev(major,"hello");
        return result;
    }
    test_device = device_create(cls,NULL,devno,NULL,"test");
    if(IS_ERR(test_device ))
    {
        class_destroy(cls);
        unregister_chrdev(major,"hello");
        return result;
    }
    sem_init(&sem,1);
    return 0;
}
static void hello_exit(void)
{
    printk("hello_exit \n");
    device_destroy(cls,devno);
    class_destroy(cls);
    unregister_chrdev(major,"hello");
    return;
}
module_init(hello_init);
module_exit(hello_exit);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("daniel.peng")；

测试程序test.c

#include
#include
#include
#include
main()
{
    int fd;

    printf("before open\n ");
    fd = open("/dev/test",O_RDWR);  //原子变量  0
    if(fd<0)
    {
        perror("open fail \n");
        return;
    }
    printf("open ok ,sleep......\n ");
    sleep(20);
    printf("wake up from sleep!\n ");
    close(fd);   //加为1
}

编译步骤

1 make 生成hello.ko

2 gcc 测试.c -oa

3 gcc 测试.c -ob

测试步骤

安装驱动程序

insmod hello.ko

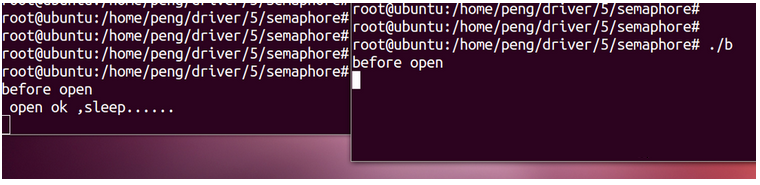

先运行进程A，再运行进程B

可以看出，进程A成功打开设备，并且在A进程睡眠期间会占用字符设备。进程B无法获取信号量，进入空闲状态。结合代码可以看出，进程B被阻塞在函数open()中。

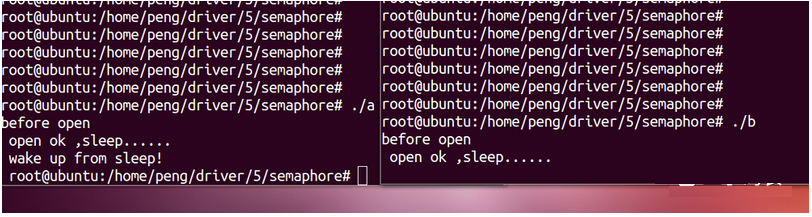

进程A结束睡眠，释放字符设备和信号量。进程B被唤醒，获取信号量，并成功打开字符设备。

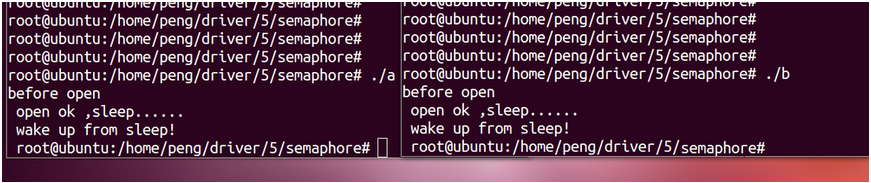

进程B执行完sleep函数后退出，释放字符设备和信号量。

读写信号量

与自旋锁一样，信号量也区分读写信号量。

如果读写信号量当前不属于任何写入者，并且没有写入者在等待读取者释放信号量，则任何读取者都可以成功获取读写信号量；否则，读取者必须被挂起，直到写入者释放信号量。如果读写信号量当前不属于任何读取者或写入者，并且没有写入者在等待信号量，则写入者可以成功获取读写信号量，否则，写入者将被挂起，直到没有访问者。因此，写入者是独占和垄断的。

读写信号量有两种实现，一种是通用的，不依赖于硬件架构，因此增加新的架构不需要重新实现，但缺点是性能低，获取和释放读写信号量的开销大。另一种是架构相关的，因此性能高，获取和释放读写信号量的开销小，但增加新的架构时需要重新实现。在配置内核时，可以通过选项来控制使用哪种实现。

读写信号量的API：

DECLARE_RWSEM(name)

该宏声明一个读写信号量名称并初始化它。

void init_rwsem(struct rw_semaphore *sem);

该函数初始化读写信号量sem。

void down_read(struct rw_semaphore *sem);

读者调用此函数获取读写信号量sem，该函数会导致调用者睡眠，因此只能在进程上下文中使用。

int down_read_trylock(struct rw_semaphore *sem);

该函数与 sem() 类似，但不会导致调用者进入睡眠状态。它会尝试获取读写信号量 sem。如果可以立即获取，则获取读写信号量并返回 1。否则，无法立即获取信号量并返回 0。因此，它也可以在中断上下文中使用。

void down_write(struct rw_semaphore *sem);

写入者使用该函数获取读写信号量 sem。它还会导致调用者进入睡眠状态，因此只能在进程上下文中使用。

int down_write_trylock(struct rw_semaphore *sem);

该函数与类似，只不过不会导致调用者睡眠。该函数尝试获取读写信号量，如果可以立即获取则获取读写信号量并返回1，否则无法立即获取则返回0。可以在中断上下文中使用。

void up_read(struct rw_semaphore *sem);

读者使用该函数释放读写信号量sem。它与or配合使用。

如果返回 0，则不需要调用来释放读写信号量，因为尚未获取信号量。

void up_write(struct rw_semaphore *sem);

写入者调用此函数释放信号量sem，与or配对使用，如果返回0则不需要调用，因为返回0代表没有获取到读写信号量。

void downgrade_write(struct rw_semaphore *sem);

此函数用于将写入者降级为读取者，这有时是必要的。由于写入者是独占的，因此在写入者持有读写信号量时，任何读取者或写入者都无法访问受读写信号量保护的共享资源。对于那些在当前条件下不需要写入访问权限的写入者，降级为读取者将允许等待访问的读取者立即访问，从而增加并发性并提高效率。

读写信号量适合用于读操作多于写的场合，在Linux内核中，读写信号量用于保护对进程的内存映像描述结构的访问。
