【嘉勤点评】阿里巴巴发明了网络体系、服务部署和网络分区方案，利用边缘云节点更靠近终端的优势，降低服务响应延迟和带宽成本，并可以以边缘可用域为部署单位。同时，将云计算放在边缘可用域中的边缘云节点进行处理，有利于云计算的本地化或本地化，适用于本地化或本地化服务场景。

据集微网了解，随着5G、物联网时代的到来，云计算应用的逐渐增多，终端对云资源在时延、带宽等性能上的要求越来越高，传统的集中式云网络已无法满足终端日益增长的云资源需求。

随着边缘计算技术的出现，边缘云的概念也随之出现。目前，边缘云已经将云计算资源和边缘云节点以分布式的方式部署到距离终端用户非常近的地方，以便终端用户就近访问云计算服务。目前的边缘云提供的是覆盖式服务模型，即云计算服务需要全网部署，覆盖网络中的所有终端或用户。

然而，现有的集中式云网络已无法满足终端日益增长的云资源需求，为了解决这一问题，阿里巴巴于2022年5月22日申请了一项名为“网络系统、业务部署及网络划分方法、装置及存储介质”的发明专利（申请号：2.7），申请人为。

该方案中，将中控设备与边缘云节点进行结合，并基于边缘云节点提出了边缘可用域的概念。根据目前专利公开的相关信息，我们来看一下该技术方案。

如上图所示，为该专利发明的网络系统结构示意图，包括中控设备101和边缘可用域102，每个边缘可用域包含两个边缘云节点103。其中，边缘云是基于云计算技术和边缘计算能力，在边缘基础设施上构建的云计算平台，是在边缘具备计算、网络、存储、安全等能力的云平台。

其实边缘云是一个相对的概念，边缘云是指距离终端比较近的云计算平台，也就是说它不同于中心云或者传统的云计算平台，中心云或者传统的云计算平台可能包括资源规模较大、位置集中的数据中心或者机房，而边缘云则是由多个边缘云节点组成，单个边缘云节点的资源规模相对较小，但边缘云节点数量较多，使得边缘云覆盖范围更广。

在上述网络结构中，网络系统与中心云或传统云计算平台等中心网络和终端相结合，形成“云边端三体协同”的网络架构。在该网络架构中，网络转发、存储、计算、智能数据分析等任务都可以在网络系统中的每个边缘云节点中处理。由于每个边缘云节点距离终端更近，可以降低响应延迟，减少中心云或传统云计算平台的压力，降低带宽成本。

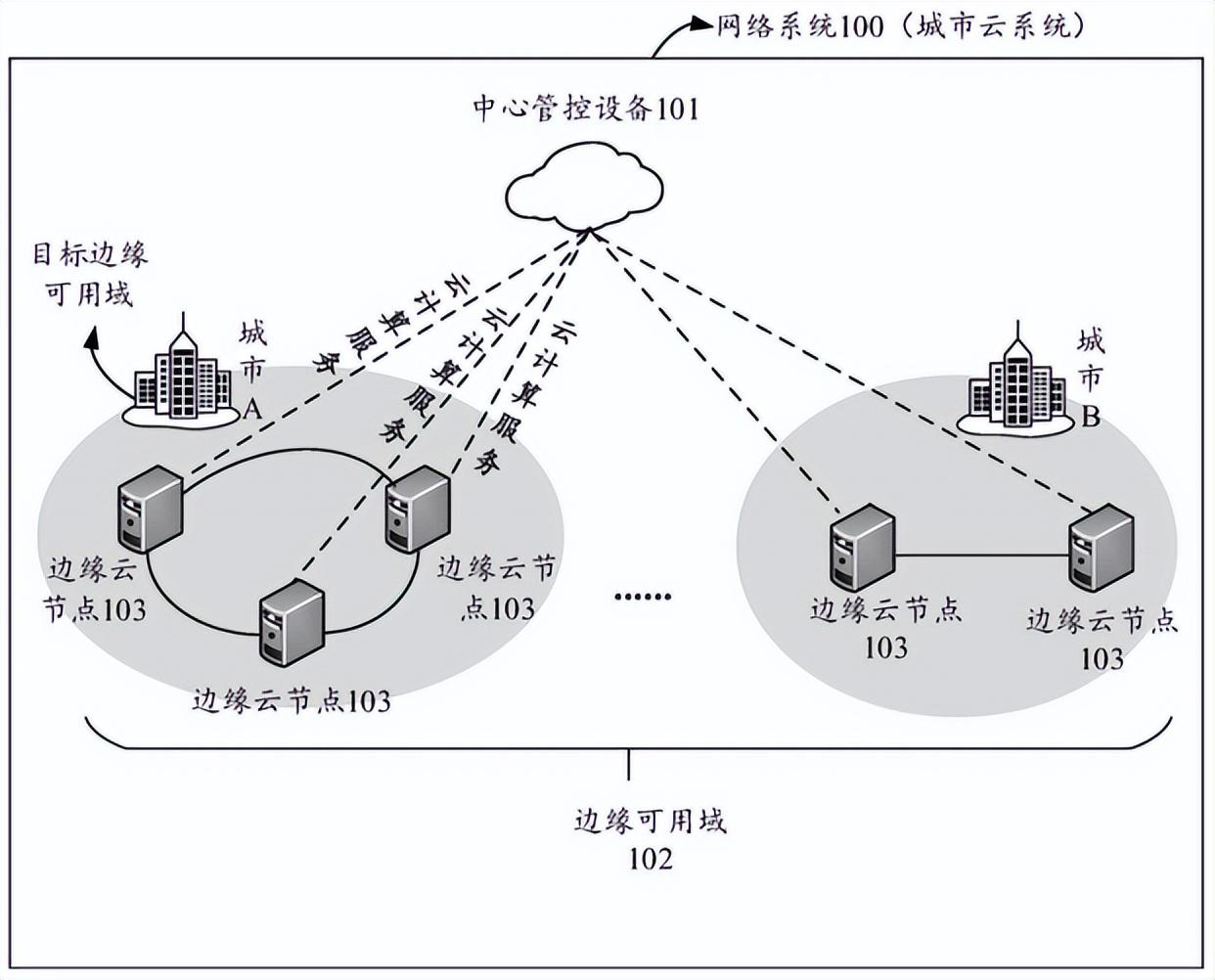

此外，网络系统还包括在边缘云节点上构建的边缘可用性域102。例如，如果边缘可用性域的覆盖范围是以城市为单位的，即一个边缘可用性域覆盖一个或几个相邻的城市，则网络系统可以成为城市云系统，如下图所示。

可以看出，以A市和B市为例，本地化或局部化业务场景是指云计算服务的终端或用户分散在局部区域或特定区域的场景，不需要全网部署云计算服务，只需要在局部区域或特定区域部署云计算服务的应用场景即可。

基于边缘可用性域，服务需求方可以以边缘可用性域为服务部署单位，将所需的云计算服务部署在一个或多个边缘可用性域中，从而实现云计算服务的本地化或本地化。

这样，在边缘可用性域中，可以将云计算服务部署在边缘可用性域内不同的边缘云节点上，实现多点容灾。此外，当某个边缘云节点发生故障时，可以将该边缘云节点上的云计算服务迁移到边缘可用性域内的其他边缘云节点上，从而保证云计算服务的可用性。

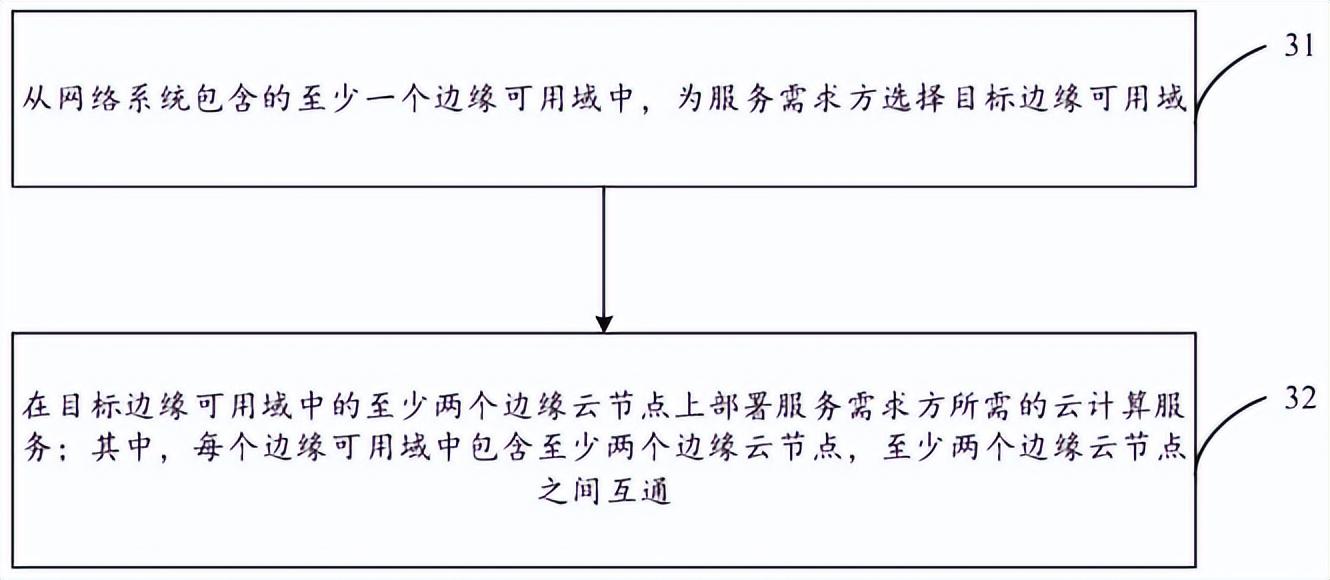

如上图所示，为本专利发明的服务部署方法流程图，首先从网络系统所包含的边缘可用性域中为服务需求方选择一个目标边缘可用性域，然后将服务需求方所需的云计算服务部署在目标边缘可用性域中的两个边缘云节点上。

每个边缘可用域包含两个边缘云节点，边缘云节点之间是互联的，两个边缘云节点之间可以通过物理专线互联，也可以通过软件互联，例如通过VPN连接边缘云节点之间的内网。

此时，中控设备可以通过对边缘可用域及其内部的边缘云节点进行资源调度，将服务需求方所需的云计算服务对应实例部署到目标边缘可用域中的目标边缘云节点，从而为目标边缘可用域中的用户或终端提供相应的云计算服务。例如，可以为城市、区县的城市交通、医疗、卫生、教育等领域提供在线教育服务、在线直播服务、在线医疗服务、在线购物服务、在线游戏服务、在线健康服务、实时交通查询服务等在线服务。

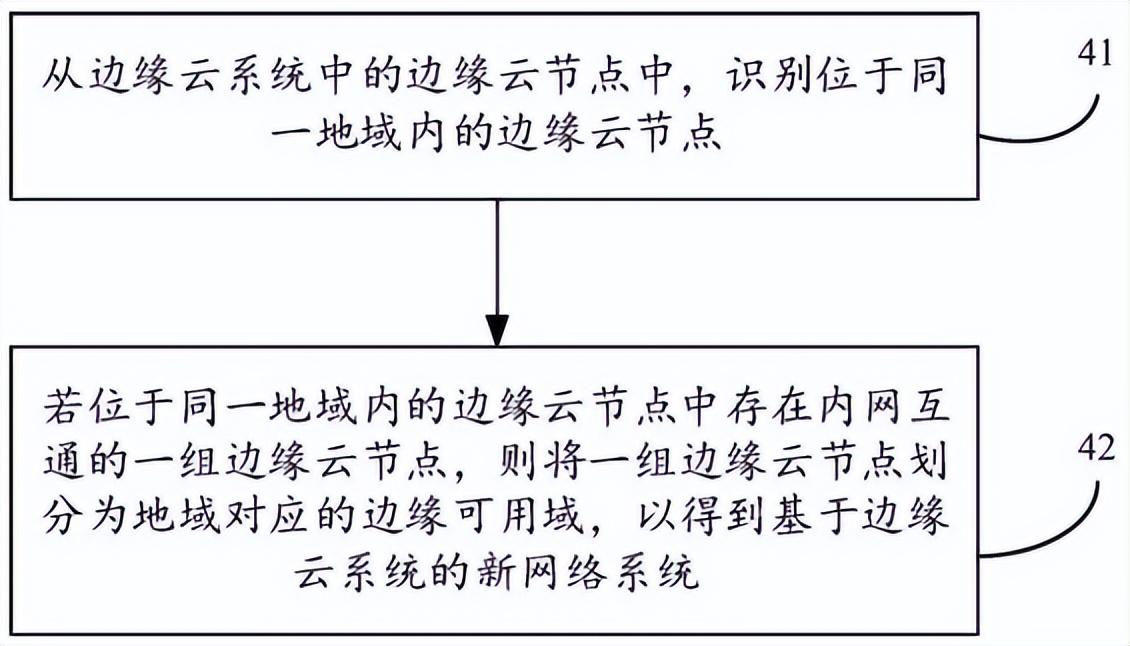

如上图所示，为本专利发明的网络划分方法流程图，该方案适用于边缘云系统中的中控设备，首先从边缘云系统中的边缘云节点中，识别出位于同一区域的边缘云节点，若位于同一区域的边缘云节点中有一组边缘云节点在内网互联，则将一组边缘云节点划分到与该区域对应的边缘可用域中，从而得到基于边缘云系统的新的网络系统。

本边缘云系统可采用容灾方案，即在同一地域（如同一城市）部署多个边缘云节点，多个边缘云节点之间存在主从关系。即其中一个或几个边缘云节点处于活跃状态，属于主节点，其余边缘云节点处于备用状态，属于备用节点。当主节点发生故障时，将启用备用节点接管主节点，继续提供相应的云计算服务。

以上就是阿里巴巴发明的网络体系、业务部署和网络分区解决方案。该方案利用边缘云节点更靠近终端的优势，降低业务响应延迟和带宽成本，可以部署在边缘可用域中。同时将云计算放在边缘可用域中的边缘云节点中，有利于云计算的本地化，适用于本地化或本地化业务场景。
